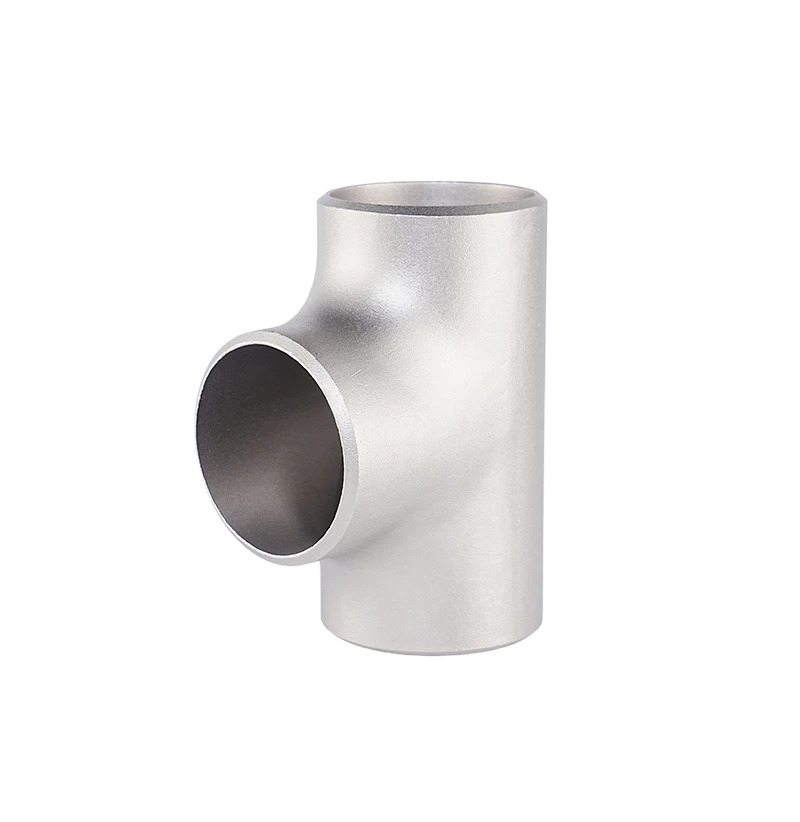

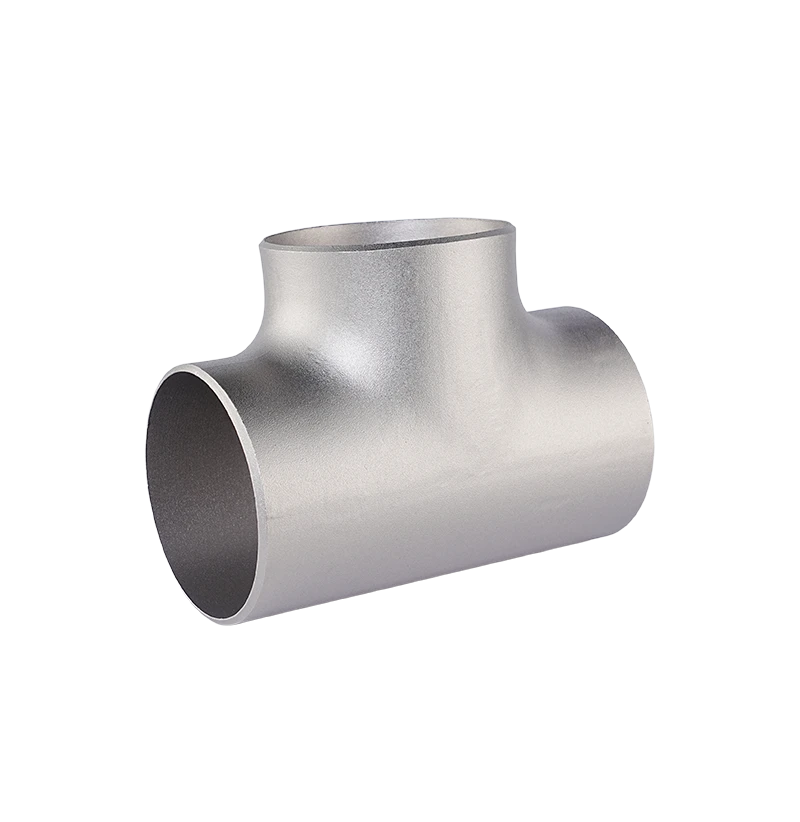

إن وصلات اللحام التناكبي عبارة عن تجهيزات أنابيب مهمة مصممة لإنشاء وصلات فرعية في أنظمة الأنابيب، مما يسمح بتقسيم تدفق السوائل أو دمجه أو إعادة توجيهه بين خط الأنابيب الرئيسي والخطوط الفرعية. إنها توفر حلاً موثوقًا لتوسيع خطوط الأنابيب، وتوزيع العمليات، وتخطيطات الأنابيب المعقدة.
تتوفر هذه التركيبات في شكل تيهات متساوية ومحملات مختزلة، ويتم تصنيعها من الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ باستخدام عمليات تشكيل متقدمة. مع القوة الميكانيكية الممتازة، الأبعاد الدقيقة، وأداء اللحام الموثوق به، يتم استخدام تيهات اللحام التناكبي على نطاق واسع في خطوط أنابيب النفط والغاز، المصانع الكيماوية، مرافق البتروكيماويات، محطات الطاقة، وأنظمة الأنابيب الصناعية الأخرى.
| المعلمة | التفاصيل |
| أنواع المنتجات | تي متساوية (تي مستقيمة) |
| تقليل المحملة | |
| تي شيرت فرع مخصص | |
| معايير التصنيع | ASME B16.9، ASTM A234، GB/T، DIN، JIS، GOST |
| القطر الاسمي | نطاق NPS: 1/2"–48" |
| نطاق الاسم المميز: DN15-DN1200 | |
| حجم التشغيل والفرع: مخصص وفقًا لمتطلبات الإنطلاق المتساوية أو المتناقصة | |
| تصنيف الضغط | فئة 150 / 300 / 600 / 900 / 1500 / 2500؛ PN16 / PN25 / PN40 |
| سمك الجدار | SCH10، SCH20، SCH40، SCH80، SCH160، XXS؛ سمك الجدار المخصص متاح |
| نوع المحملة | المحملة المتساوية: قطر الفرع هو نفس قطر الأنبوب الرئيسي، وهو مناسب لتوزيع التدفق المتساوي. |
| تي شيرت مخفض: قطر الفرع أصغر من قطر الأنبوب الرئيسي، وهو مناسب لتقليل حجم خط الأنابيب والتحكم في التدفق. | |
| مادة | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب |
| نوع الاتصال | اتصال اللحام بعقب |
| عملية التصنيع | التشكيل على الساخن، التشكيل على البارد، تشكيل الأنابيب غير الملحومة، التصنيع الدقيق |
|
اكتب |
المواد |
الميزات والتطبيقات |
|
المحملات اللحام بعقب الصلب الكربوني |
أستم A234 وبب، A105، Q235 |
توفير قوة ميكانيكية عالية وكفاءة تكلفة ممتازة. يتم استخدامها على نطاق واسع في نقل النفط والغاز وأنظمة إمدادات المياه وخطوط الأنابيب الصناعية العامة والتطبيقات التي تتطلب أداء ضغط موثوقًا. |
|
الفولاذ المقاوم للصدأ بعقب اللحام المحملات |
أستم A403 WP304، WP316، WP316L |
توفر مقاومة ممتازة للتآكل والمتانة. إنها مناسبة للمعالجة الكيميائية، وإنتاج الأغذية والمشروبات، والأنظمة الصيدلانية، والهندسة البحرية، والبيئات المسببة للتآكل الأخرى. |
|
سبائك الصلب بعقب اللحام المحملات |
أستم A234 WP5، WP9، WP11، WP22 |
مصممة لتطبيقات درجات الحرارة العالية والضغط العالي. يتم استخدامها بشكل شائع في توليد الطاقة، وخطوط أنابيب البخار، ومصانع البتروكيماويات، وظروف التشغيل الأخرى الصعبة. |
يتم تصنيع التيشيرتات الملحومة لدينا وفقًا للمعايير الدولية بما في ذلك ASME B16.9، ASTM A234، GB/T، DIN، JIS، وGOST.
إن التحكم الصارم في المواد الخام وعمليات التشكيل والأبعاد وجودة السطح يضمن أداء لحام موثوقًا وتركيبًا دقيقًا وعمر خدمة طويل الأمد في أنظمة الأنابيب كثيرة المتطلبات.
يتم استخدام المحملات الملحومة التناكبية على نطاق واسع لتفرع خطوط الأنابيب وتوزيع التدفق في أنظمة نقل النفط والغاز ومصانع البتروكيماويات ومرافق المعالجة الكيميائية ومشاريع توليد الطاقة وأنظمة خطوط أنابيب البخار ومرافق معالجة المياه وبناء السفن والهندسة البحرية وأنظمة أنابيب HVAC وأنابيب أوعية الضغط وخطوط أنابيب العمليات الصناعية.
ما الفرق بين المحملات المتساوية والمحملة المخفضة؟
تحتوي نقطة الإنطلاق المتساوية على نفس القطر للأنبوب الرئيسي والأنبوب الفرعي، في حين أن نقطة الإنطلاق المختزلة لها قطر فرعي أصغر للتحكم في توزيع التدفق وتوصيل أحجام الأنابيب المختلفة.
ما هي المعايير التي يتم تصنيع المحملات الملحومة بها؟
يتم تصنيع التي شيرتات الخاصة بنا وفقًا لمعايير ASME B16.9 وASTM A234 وGB/T وDIN وJIS وغيرها من المعايير الدولية.
ما هي المواد التي يتم تصنيعها المتاحة للأنابيب المحملة؟
نحن نورد الفولاذ الكربوني، الفولاذ المقاوم للصدأ، وسبائك الفولاذ، بما في ذلك المواد ASTM A234 WPB، WP304، WP316L، WP11، وWP22.
هل يمكنك تصنيع وصلات المحملات غير القياسية؟
نعم. يمكننا تخصيص أبعاد نقطة الإنطلاق والمواد وسمك الجدار وتقييمات الضغط والمعايير والعلامات وفقًا لمتطلبات مشروع العميل.
ما هي الصناعات التي تستخدم المحملات الملحومة بتناكبية؟
تُستخدم المحملات الملحومة بعقب على نطاق واسع في أنظمة الأنابيب النفطية والغازية والكيميائية والبتروكيماوية وتوليد الطاقة ومعالجة المياه والبحرية والصناعية.
ما هو وقت التسليم النموذجي؟
تتطلب المنتجات القياسية عادة 15-30 يومًا. تعتمد الطلبات المخصصة على المواصفات والكمية ومتطلبات الإنتاج.
