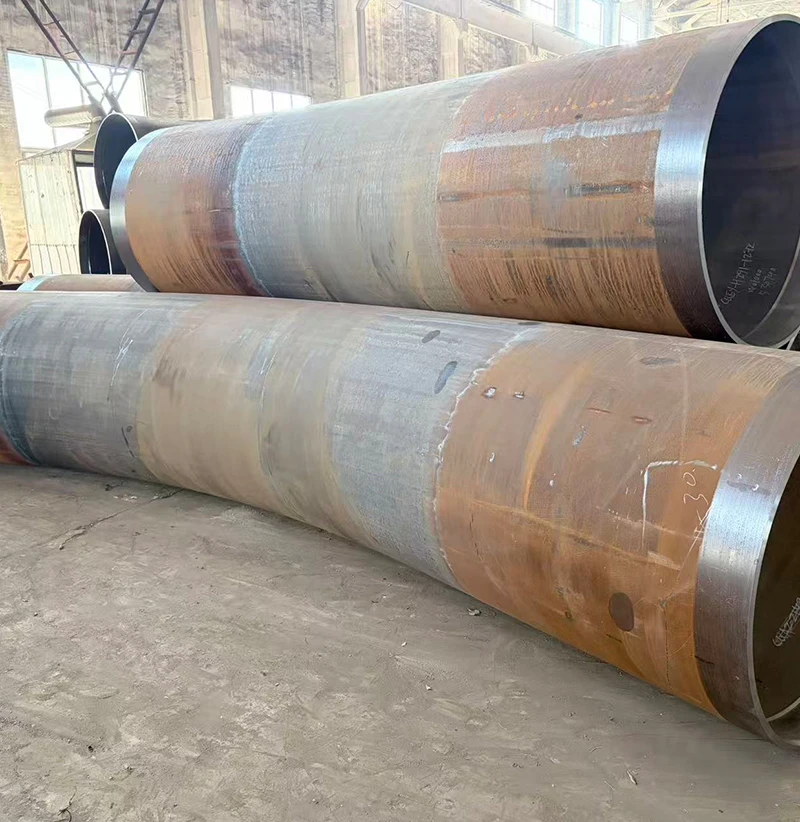

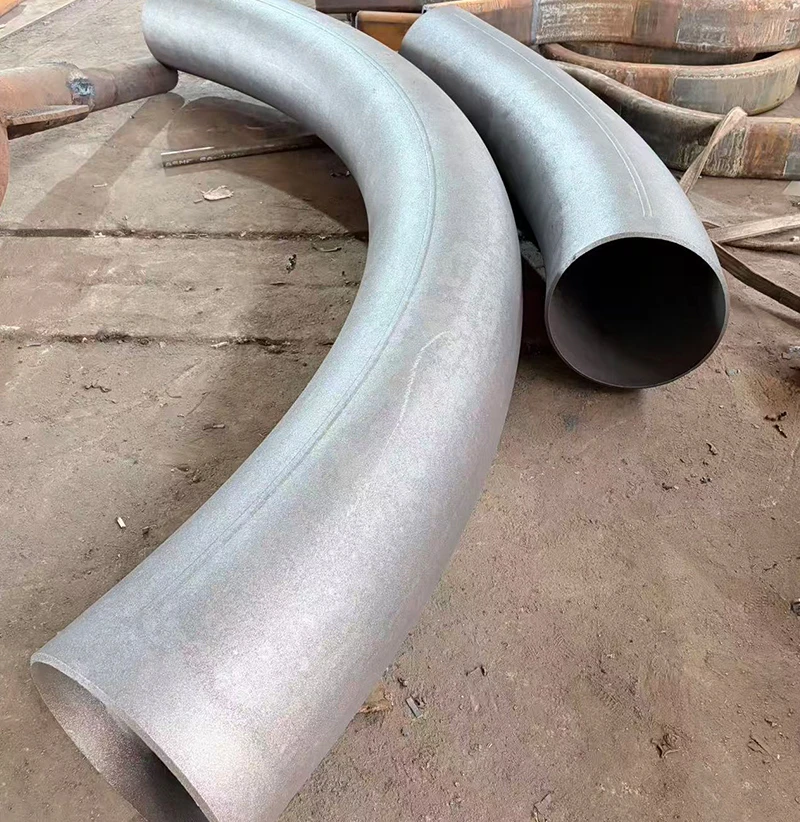

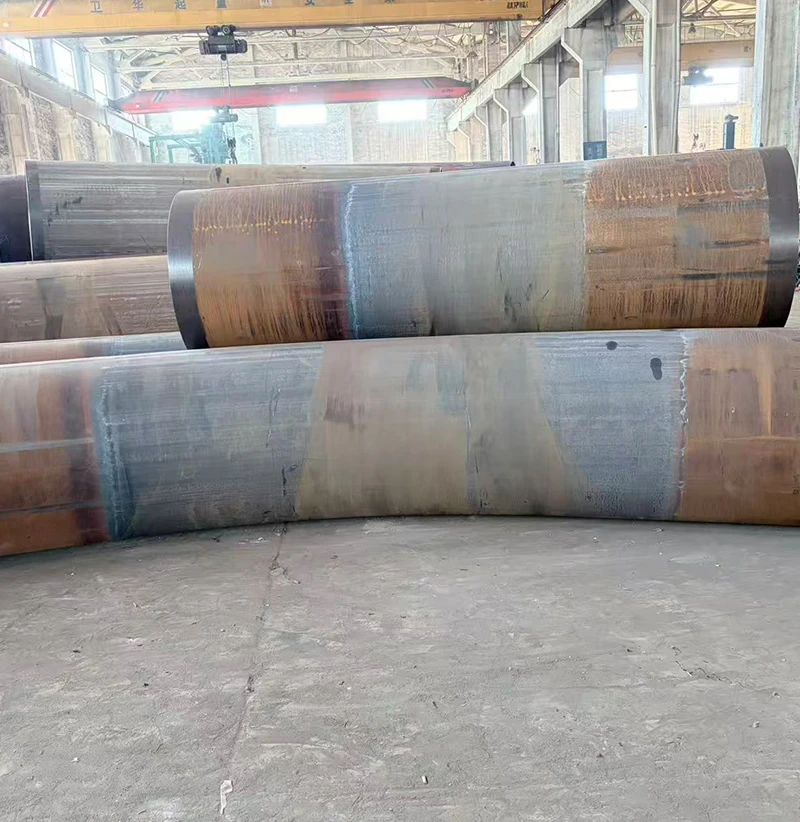

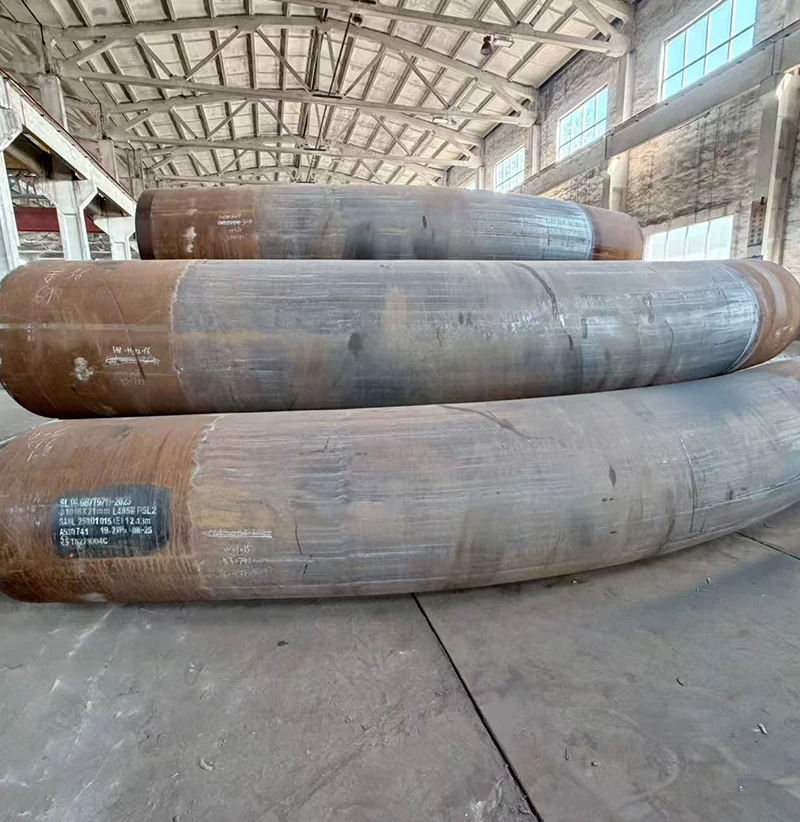

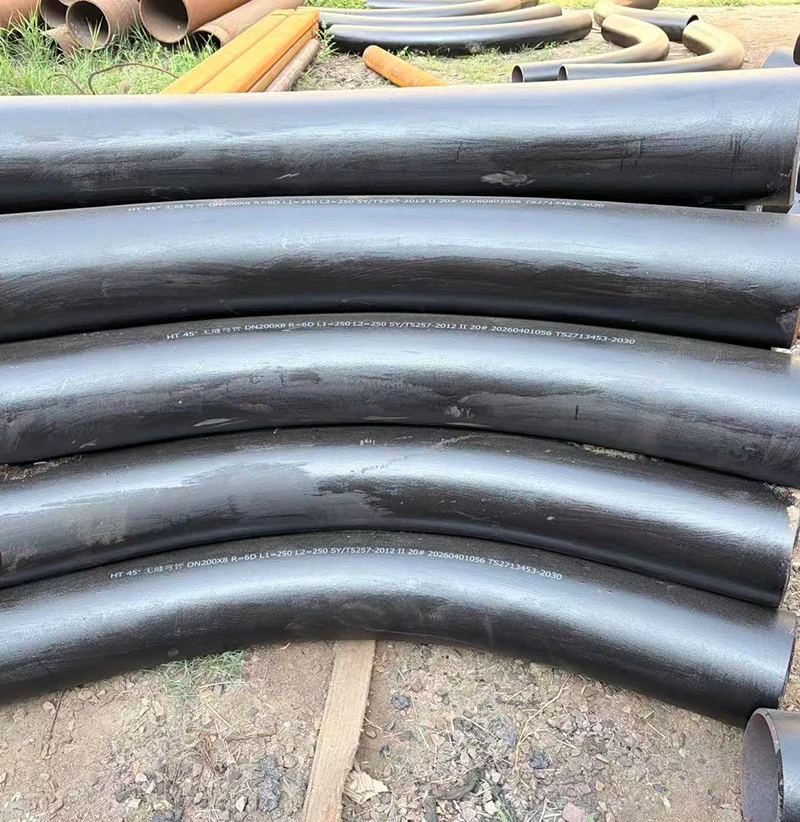

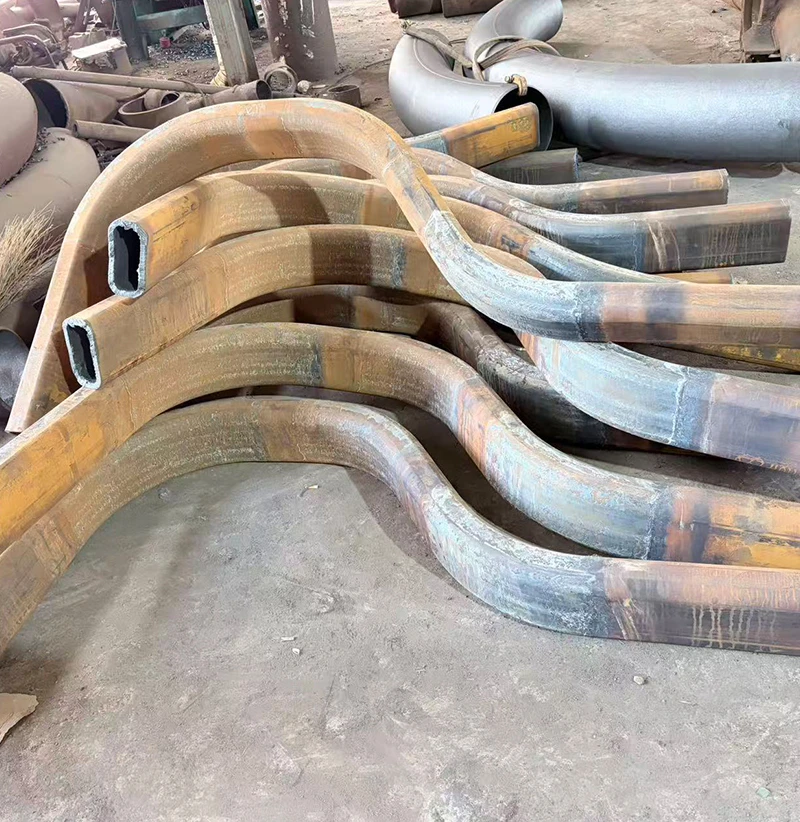

ثنيات الأنابيب عبارة عن تجهيزات أنابيب مصنعة خصيصًا تستخدم لتغيير اتجاه خطوط الأنابيب من خلال المقاطع المنحنية الناعمة. بالمقارنة مع الأكواع القياسية، تتميز انحناءات الأنابيب عادةً بأنصاف أقطار انحناء أكبر، مما يساعد على تقليل مقاومة التدفق، وفقدان الضغط، والاضطراب أثناء نقل السوائل.
تم تصنيع انحناءات الأنابيب باستخدام تقنية الثني بالحث الساخن المتقدمة، وتوفر قوة ميكانيكية ممتازة، ونصف قطر انحناء دقيق، وأداء موثوق به لأنظمة خطوط الأنابيب ذات القطر الكبير والمسافات الطويلة. يتم استخدامها على نطاق واسع في نقل النفط والغاز، ومشاريع البتروكيماويات، ومحطات الطاقة، ونقل المياه، والهندسة البحرية، وتطبيقات الأنابيب الصناعية الأخرى.
| المعلمة | التفاصيل |
| نوع المنتج | الانحناء التعريفي، بيند نصف القطر الطويل، بيند خط الأنابيب، بيند الأنابيب المخصصة |
| معايير التصنيع | ASME B16.49، ASME B16.9، ASTM، GB/T، DIN، JIS، GOST |
| القطر الاسمي | مصادر القدرة النووية 2 بوصة – 60 بوصة (DN50 – DN1500) |
| نصف قطر الانحناء | 1D / 1.5D / 3D / 5D / 10D |
| زاوية الانحناء | 15° / 30° / 45° / 60° / 90° / 180° |
| تصنيف الضغط | فئة 150 / 300 / 600 / 900 / 1500؛ PN16 / PN25 / PN40 |
| سمك الجدار | SCH10 / SCH20 / SCH40 / SCH80 / SCH160 / XXS |
| المواد | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب |
| نوع الاتصال | اتصال اللحام بعقب |
| عملية التصنيع | الانحناء بالحث الساخن، الانحناء البارد، المعالجة الحرارية، الفحص الدقيق |
|
اكتب |
المواد |
الميزات والتطبيقات |
|
ثني أنابيب الصلب الكربوني |
أستم A106، أبي 5L، أستم A234 وب، Q235 |
تقديم قوة ميكانيكية ممتازة وفعالية من حيث التكلفة. يتم استخدامها على نطاق واسع في خطوط أنابيب نقل النفط والغاز وأنظمة نقل المياه ومشاريع الطاقة وتطبيقات الأنابيب الصناعية العامة. |
|
ثني أنابيب الفولاذ المقاوم للصدأ |
أستم A312 TP304، TP316، TP316L |
توفير مقاومة ممتازة للتآكل والمتانة. إنها مناسبة للمعالجة الكيميائية، والهندسة البحرية، وتجهيز الأغذية، والأنظمة الصيدلانية، والبيئات المسببة للتآكل الأخرى. |
|
سبائك الصلب الأنابيب بيند |
أستم A335 P5، P9، P11، P22 |
مصممة لتطبيقات درجات الحرارة العالية والضغط العالي. وهي تستخدم عادة في خطوط أنابيب البخار، ومحطات الطاقة، ومرافق البتروكيماويات، وأنظمة المعالجة الحرارية. |
يتم تصنيع ثنيات الأنابيب لدينا وفقًا للمعايير الدولية بما في ذلك ASME B16.49، ASME B16.9، ASTM، GB/T، DIN، JIS، وGOST.
تضمن تكنولوجيا الثني التعريفي المتقدمة والتحكم الدقيق في نصف القطر وعمليات المعالجة الحرارية وإجراءات الفحص الصارمة خصائص ميكانيكية ممتازة ودقة الأبعاد وأداء الخدمة على المدى الطويل.
تُستخدم ثنيات الأنابيب على نطاق واسع في خطوط أنابيب نقل النفط والغاز ومصانع البتروكيماويات والمشاريع الهندسية البحرية وأنظمة توليد الطاقة وخطوط أنابيب نقل البخار ومشاريع نقل المياه ومرافق معالجة المواد الكيميائية وشبكات الأنابيب الصناعية وأنظمة تدفئة المناطق ومشاريع خطوط الأنابيب ذات القطر الكبير.
ما الفرق بين ثني الأنابيب والكوع؟
عادةً ما يكون لانحناءات الأنابيب أنصاف أقطار انحناء أكبر وتستخدم بشكل أساسي لخطوط الأنابيب ذات المسافات الطويلة لتقليل مقاومة التدفق وفقدان الضغط. الأكواع عبارة عن تجهيزات أنابيب قياسية تُستخدم عادةً في تخطيطات الأنابيب المدمجة.
ما هي المعايير التي يتم تصنيع انحناءات الأنابيب وفقًا لها؟
يتم تصنيع ثنيات الأنابيب الخاصة بنا وفقًا لمعايير ASME B16.49 وASME B16.9 وASTM وGB/T وDIN وJIS وغيرها من المعايير الدولية.
ما هي أنصاف أقطار الانحناء المتاحة؟
نحن نقدم خيارات نصف قطر الانحناء 1D، 1.5D، 3D، 5D، و10D، بالإضافة إلى حلول نصف قطر الانحناء المخصصة.
ما هي المواد المتاحة للأنابيب الانحناءات؟
نحن نورد ثنيات أنابيب الصلب الكربوني، والفولاذ المقاوم للصدأ، وسبائك الصلب لمختلف درجات الحرارة، والضغط، وظروف التآكل.
هل يمكنك تصنيع ثنيات الأنابيب المخصصة؟
نعم. يمكننا تخصيص قطر الأنبوب، ونصف قطر الانحناء، والزاوية، وسمك الجدار، والمواد، والمعايير، ومتطلبات السطح وفقًا لمواصفات العميل.
ما هو وقت التسليم؟
تتطلب المنتجات القياسية عادة 15-30 يومًا. تعتمد الطلبات المخصصة على مواصفات المنتج والكمية ومتطلبات الإنتاج.
